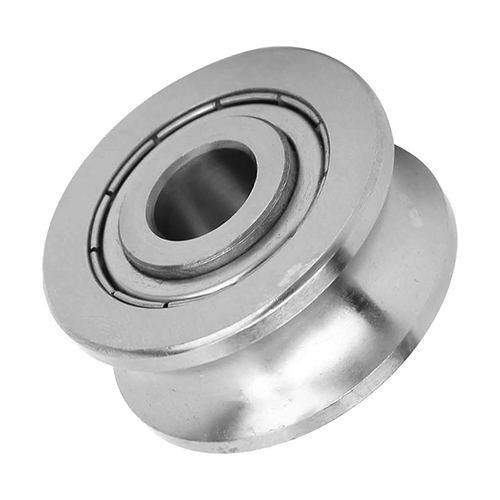

V, U, G, W 홈을 가진 가이드 롤러 베어링은 가이드 레일, 케이블, 와이어 로프 또는 프로파일 트랙 위에서 작동하도록 설계된 정밀 트랙 추종 베어링입니다. 특정 홈 형상은 베어링의 적용 방식, 하중 특성, 그리고 맞물리는 프로파일 적합성을 결정합니다.
가이드 롤러 베어링
특징: 플랜지 또는 스터드형 외곽 링; 백래시 조정을 위한 이심 스터드 옵션; 레일, 케이블, 캠 트랙을 따라 가이드할 수 있는 홈이 있는 외경(예: V-그루브, U-그루브 또는 맞춤형 프로파일); 가장자리 하중을 줄이기 위한 크라운 또는 프로파일 홈 베이스.
장점:
· 수명: 정밀 연마 홈은 접촉 응력을 고르게 분산시켜 표준 평면 캠 팔로워(예: 자동 팔레트 선반, 케이블 풀리)에 비해 마모를 3× 줄입니다.
· 속도: 홈이 있는 롤러는 표준 크라운 롤러의 5,000rpm에 비해 8,000rpm에서 연속 작동이 가능하며, 이는 제어된 볼 레이스웨이 접촉과 미끄럼 감소 덕분입니다.
· 구체적으로: 별도의 레일 프로파일링이 필요 없애; 베어링 자체가 궤도 형상을 제공합니다. 가장자리 접촉 없이 최대 1.5°까지의 정렬 불량을 처리합니다.
· 적용 분야/산업: 선형 모션 가이드, 컨베이어 롤러, 케이블 유도 시스템, 자동 저장 및 회수 시스템(ASRS), 농업용 트랙 롤러.
기술적 한계:
· 방사형 런아웃(외부 홈에서 보어까지): <8 μm.
· 홈 프로파일 허용차: ±5 μm (전체 윤곽 측정).
· 최대 정적 하중: 52 mm 외경 시 25 kN.
· 제한 속도: 8,000rpm, 그리스 사용 (홈 디자인으로 윤활유 분리 방지).
· 홈 경도: 58-62 HRC (유도 경화).
주의사항:
· 홈이 없는 표준 평면 캠 팔로워는 측면 유도를 제공할 수 없으며, V자 홈 트랙에서 탈선할 수 있습니다.
· 맞물림 레일은 홈 각도와 정확히 일치해야 합니다(예: 90° V-홈은 90° 레일 팁이 필요합니다). 2° 불일치도 접촉 면적과 수명을 반쪽으로 줄입니다.
· 홈이 있는 외부 고리는 오염에 더 민감하며; 이중 립 씰이나 와이퍼 부착물을 사용하세요.
· 이센트릭 스터드 버전은 신중한 위상 정렬이 필요하며, 표준 이심 베어링은 프로파일 홈이 없어 걸림이 발생합니다.
· 자기 정렬이 필요한 경우(예: 울퉁불퉁한 레일 베드)에서는 크라운 롤러를 홈이 있는 롤러로 교체하지 마세요.
